Brocas Helicoidal ud Ultra Parabólica
Esta gama de brocas está específicamente diseñada para satisfacer los retos de un amplio espectro de aplicaciones difíciles de taladrado. Disponible en tamaños Fraccionarios y Métricos en longitudes de broca Cortas, Jobber, Series Largas y Longitud Extra.
BENEFICIOS DE LA GAMA DE BROCAS UD DE USO INTENSIVO
- Fácil penetración y reducción del tiempo por taladro
- Mayor profundidad y precisión del agujero
- Número incrementado de taladros por reafilado
- Costes de taladrado reducidos

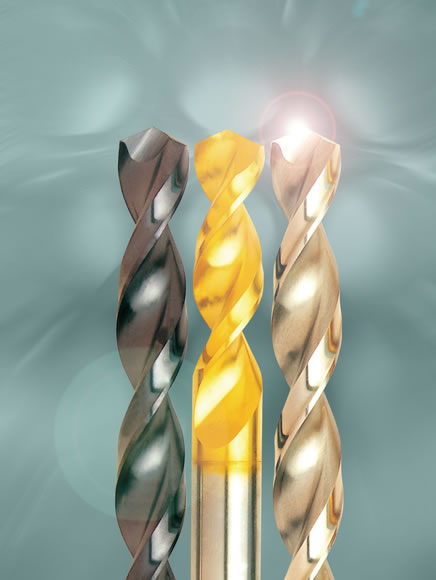

- Revestimientos – estas brocas pueden suministrarse con revestimientos TiN, TiCN o TiAIN para mejora adicional de su rendimiento. Los revestimientos sugeridos se encuentran indicados en la guía de selección de brocas.
TIPOS DE PRODUCTOS
UDL
Diseñadas para MATERIALES CON FORMACIÓN DE VIRUTA LARGA, como por ejemplo aluminio, cobre y aceros inoxidables, con punta ranurada especial UX o punta afilada en cruz.
UDS
Diseñadas para MATERIALES CON FORMACIÓN DE VIRUTA CORTA, como por ejemplo aleaciones de titanio y cromo-níquel, con punta ranurada especial UX o punta afilada en cruz.
CARACTERÍSTICAS DE LAS BROCAS
Ranuras
Ranuras anchas, pulidas, con “FORMA PARABÓLICA” con una hélice de 40° en las brocas UDL y de 33° en las UDS, que proporcionan una eliminación rápida de las virutas y una generación de calor limitada en la punta. El incremento de espesor del alma permite velocidades de alimentación más elevadas.
Materiales
Fabricación a partir de acero rápido HSS-Co (5% cobalto) para asegurar un incremento en la resistencia tanto al desgaste como al calor durante las operaciones de taladrado.
Profundidad del taladro
Profundidades del taladro mayores a 5 veces el diámetro con la broca no revestida (broca convencional 3 veces el diámetro). Profundidades de taladro de hasta 15 veces el diámetro con rocas revestidas, con velocidades de alimentación reducidas proporcionalmente.
TIPOS DE PUNTAS
Punta ranurada UX – según DIN 1412 Form D
El tipo de punta especial ranurada “UX” a 130° proporciona autocentrado, más fácil penetración, precisión mejorada del taladro y distribución de la carga mejorada. Esta geometría especial de muesca ofrece un ángulo de desprendimiento corregido de 15° que proporciona una punta fuerte para materiales más duros, además de evitar el tirón con materiales como Aluminio, Latón, Bronce y Plástico. Disponible en brocas UDL y UDS en diámetros desde 1/8″ (3 mm) a 1/2″ (13 mm).2″ (13mm) diameter.
Afilada en cruz – según DIN 1412 Form C
La PUNTA AFILADA EN CRUZ a 130° es una punta convencional que proporciona autocentrado y una penetración más fácil. Disponible en brocas UDL y UDS en diámetros desde 1 mm a 13 mm.
RESUMEN DE TIPO DE PRODUCTO DE BROCA UD ULTRA PARABÓLICA |
|||||
Código de producto de brocas UD de Somta | UDL Viruta larga | UDS Viruta corta | Punta ranurada UX | Afilada en cruz | Longitud de la broca |
153* | X | X | Extracorto | ||
163 | X | X | Extracorto | ||
154 | X | X | Corriente | ||
164 | X | X | Corriente | ||
155* | X | X | Corriente | ||
109 | X | X | Serie larga | ||
110 | X | X | Serie larga | ||
118 | X | X | Serie extra larga 1 | ||
119 | X | X | Serie extra larga 2 | ||
120 | X | X | Serie extra larga 3 |
* Producto No Estándar
Vea el Folleto de las Brocas Helicoidales UD de Forma Ultra Parabólica (sólo en inglés)
