Forets Hélicoïdaux ud Ultraparaboliques

Forets Hélicoïdaux ud UltraparaboliquesCette gamme de forets est conçue spécifiquement pour répondre aux défis d’un vaste éventail d’applications de perçage difficiles. Disponible en tailles fractionnaire et métrique en longueur talon et de production, Séries longue et extra longue

AVANTAGES DE LA GAMME DE FORETS UD À GRAND RENDEMENT

  • Pénétration plus facile et temps réduit par trou
  • Profondeur du trou et précision accrues
  • Nombre plus élevé de trous par affûtage
  • Coûts de perçage réduits

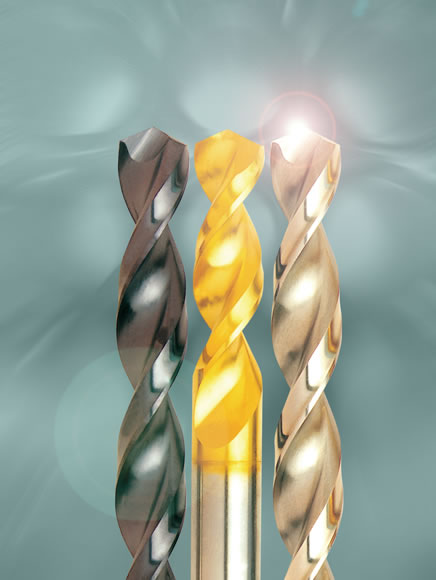

  • Revêtements – ces forets peuvent être fournis avec revêtements TiN, TiCN ou TiAN pour augmenter encore leur performance. Des suggestions de revêtements sont indiquées dans le guide de sélection de forets.

TYPES DE PRODUITS

UDL
Conçus pour les MATÉRIAUX FORMANT LES LONGS COPEAUX, tels que l’aluminium, le cuivre et les aciers inoxydables, avec une pointe en croix UX spéciale.

UDS
Conçus pour les MATÉRIAUX FORMANT DES COPEAUX COURTS, tels que les alliages de nickel-chrome et titane, avec une pointe en croix UX spéciale.

CARACTÉRISTIQUES DES FORETS

Dents
Les dents larges, polies, de « FORME PARABOLIQUE » avec une hélice à 40° sur les forets UDL et à 33° sur les forets UDS permettent un enlèvement de copeaux rapide et une production de chaleur réduite au niveau de la pointe. L’épaisseur de l’âme augmentée permet des vitesses d’avance supérieures.

Matériaux
Fabriqués à partir de HSS-Co (5% de cobalt) pour garantir une résistance à l’usure et à la chaleur accrue pendant les opérations de perçage.

Profondeur de trou
Profondeurs de trous supérieures à cinq fois le diamètre avec le foret sans revêtement (foret conventionnel : trois fois le diamètre). Profondeurs de trous jusqu’à quinze fois le diamètre avec les forets r evêtus, avec vitesses d’avance proportionnellement réduites.

TYPES DE POINTES

Pointe en croix NX – selon DIN 1412 Forme D
uxLe type de pointe en croix « UX » spéciale 130° procure un autocentrage, une pénétration plus facile, une plus grande précision de trou et une distribution de charge améliorée. Cette géométrie particulière permet d’avoir un angle de 15° qui offre un point solide pour les matériaux durs, et évite aussi de glisser sur des matériaux comme l’aluminium, le laiton, le bronze et les plastiques. Disponible sur les forets UDL et UDS à partir d’un diamètre de 1/8″ (3 mm) à 1/2″ (13 mm).

splitPointe en croix – selon DIN 1412 Forme C
La POINTE EN CROIX de 130° est une pointe conventionnelle procurant un autocentrage et une pénétration plus facile. Disponible sur les forets UDL et UDS à partir d’un diamètre de 1 mm à 13 mm.



RÉCAPITULATIF DES TYPES DE FORETS UD ULTRAPARABOLIQUE

Code de produit de forets UD Somta UDL Copeaux longs UDS Copeaux courts Pointe en croix UX Pointe en croix Longueur de foret
153* X X Extra-court
163 X X Extra-court
154 X X Court
164 X X Court
155* X X Court
109 X X Série longue
110 X X Série longue
118 X X Série extra-longue 1
119 X X Série extra-longue 1
120 X X Série extra-longue 1

* Produit non standard
