Сверла с цилиндрическим хвостовиком

* Красным текстом обозначены продукты Somta премиум-класса

ПРОДУКЦИЯ

ТИП
КОД

СТАНДАРТ

ДИАПАЗОН

PDF

Цельные твердосплавные сверла средней серии – С покрытием и без покрытия

0IJ

DIN 6537L

1-14


Цельные твердосплавные сверла короткой серии – С покрытием и без покрытия

0IS

DIN 6537K

1-14


Цельные твердосплавные сверла средней серии – с подводом СОЖ – С покрытием и без покрытия

0CJ

DIN 6537L

6-14


Цельные твердосплавные сверла короткой серии – с подводом СОЖ – С покрытием и без покрытия

0CS

DIN 6537K

6-14


Наборы стандартных сверл с цилиндрическим хвостовиком и стойками для хранения – HSS / HSS-Co5

-

DIN 338

1-13
1/16-1/2


Сверла средней серии с цилиндрическим хвостовиком серии X-Ratio – HSS – Шлифованный профиль

1X1, 1X4

DIN 338

1-20
3/64-5/8


Сверла средней серии с цилиндрическим хвостовиком серии X-Ratio – HSS – Блю финиш

1X2, 1X5

DIN 338

1-20
3/64-5/8


Сверла средней серии с цилиндрическим хвостовиком серии X-Ratio – HSS – Шлифованный профиль с наконечником TiN

1X3, 1X6

DIN 338

1-20
3/64-5/8

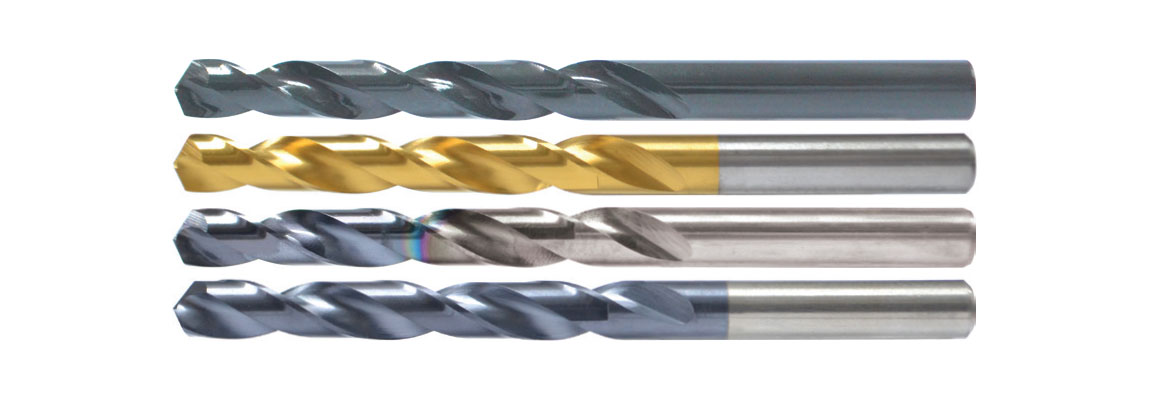

Сверла средней серии с цилиндрическим хвостовиком – вершина  Split Point – HSS – Блю финиш

101
102

DIN 338

0.3-20 1/64-5/8


Сверла средней серии с цилиндрическим хвостовиком – Вершина Split Point – HSS – Шлифованный профиль с наконечником TiN

1TT

DIN 338

1-16


Сверла средней серии с цилиндрическим хвостовиком – HSS-Co5 – Oксид золота
Для сверления высокопрочных сталей и других труднообрабатываемых материалов.

pages-from-e1-somta-catalogue-112-p16-17

Сверла средней серии с цилиндрическим хвостовиком – HSS-Co5 – Oксид золота

112

DIN 338

1-13
1/16-1/2


Сверла NDX средней серии с цилиндрическим хвостовиком – труднообрабатываемые материалы – HSS-Co5 – Oксид золота

177

DIN 338

1-13
1/16-1/2


Сверла с цилиндрическим хвостовиком короткой серии – Вершина Split Point – HSS – Блю финиш

140

DIN 1897

1-13
3/64-1/2


Сверла с цилиндрическим хвостовиком короткой серии – стандартная вершина – HSS – Блю финиш

141

DIN 1897

1.5-25


Двусторонние самоцентрирующиеся сверла для тонколистового металла/сверление проходного отверстия – HSS – Блю финиш
Двустороннее самоцентрирующееся сверло, предназначенное для сверления точных отверстий в тонких материалах.

pages-from-e1-somta-catalogue-151-p22

Двусторонние самоцентрирующиеся сверла для тонколистового металла/сверление проходного отверстия – HSS – Блю финиш

151

WORKS STD.

1.5-8


Сверла спиральные средней серии, желтая маркировка – HSS – Шлифованный профиль
Для сверления алюминия и материалов с низкой прочностью на растяжение.

pages-from-e1-somta-catalogue-1aq-p23-24

Сверла спиральные средней серии, желтая маркировка – HSS – Шлифованный профиль

1AQ

DIN 338

0.9-13
5/64-1/2
No.47-No.1
LTR.F-LTR.Q


Сверла RF средней серии, синяя маркировка – HSS-Co5 – Покрытие TiAIN
Идеально подходит для использования на станках с ЧПУ, где требуется высокая производительность и точность отверстий.

pages-from-e1-somta-catalogue-1bb-p25

Сверла RF средней серии, синяя маркировка – HSS-Co5 – Покрытие TiAIN

1BB

DIN 338

1-13
5/64-1/2
No.47-No.1
LTR.F-LTR.Q


Сверла RF короткой серии, синяя маркировка – HSS-Co5 – Покрытие TiAIN
Идеально подходит для использования на станках с ЧПУ, где требуется высокая производительность и точность отверстий.

pages-from-e1-somta-catalogue-1bs-p26

Сверла RF короткой серии, синяя маркировка – HSS-Co5 – Покрытие TiAIN

1BS

DIN 1897

5/64-1/2
No.47-No.1


Сверла RF длинной серии, синяя маркировка – HSS-Co5 – Покрытие TiAIN
Идеально подходит для использования на станках с ЧПУ, где требуется высокая производительность и точность отверстий.

pages-from-e1-somta-catalogue-1bt-p27

Сверла RF длинной серии, синяя маркировка – HSS-Co5 – Покрытие TiAIN

1BT

DIN 340

5/64-1/2
No.47-No.1


Сверла NDX средней серии, зеленая маркировка – HSS-Co5 – Покрытие TiN
Идеально подходит для использования на станках с ЧПУ, где требуется высокая производительность и точность отверстий.

pages-from-e1-somta-catalogue-1g7-p28-29

Сверла NDX средней серии, зеленая маркировка – HSS-Co5 – Покрытие TiN

1G7

DIN 338

1-13
5/64-1/2
No.47-No.1
LTR.F-LTR.Q


Сверла NDX короткой серии, зеленая маркировка – HSS-Co5 – Покрытие TiN
Идеально подходит для использования на станках с ЧПУ, где требуется высокая производительность и точность отверстий.

pages-from-e1-somta-catalogue-1gb-p30

Сверла NDX короткой серии, зеленая маркировка – HSS-Co5 – Покрытие TiN

1GB

DIN 1897

5/64-1/2
No.47-No.1


Сверла NDX длинной серии, зеленая маркировка – HSS-Co5 – Покрытие TiN
Идеально подходит для использования на станках с ЧПУ, где требуется высокая производительность и точность отверстий.

pages-from-e1-somta-catalogue-1gl-p31

Сверла NDX длинной серии, зеленая маркировка – HSS-Co5 – Покрытие TiN

1GL

DIN 340

5/64-1/2
No.47-No.1


Сверла UDS средней серии, красная маркировка – HSS-Co5 – Покрытие TiAIN
Идеально подходит для использования на станках с ЧПУ, где требуется высокая производительность и точность отверстий.

pages-from-e1-somta-catalogue-1r5-p32

Сверла UDS средней серии, красная маркировка – HSS-Co5 – Покрытие TiAIN

1R5

DIN 338

1-13
5/64-1/2
No.47-No.1
LTR.F-LTR.Q


Сверла UDC средней серии, белая маркировка – HSS-Co5 – Покрытие TiAIN
Идеально подходит для использования на станках с ЧПУ, где требуется высокая производительность и точность отверстий.

pages-from-e1-somta-catalogue-1w6-p33

Сверла UDC средней серии, белая маркировка – HSS-Co5 – Покрытие TiAIN

1W6

DIN 338

2.5-12
5/64-1/2
No.47-No.1
LTR.F-LTR.Q


Сверла с укороченным хвостовиком (для электромонтеров) – HSS – Блю финиш

175
176

WORKS STD.

11-25
1/2-1”


Сверла с цилиндрическим хвостовиком длинной серии – HSS – Блю финиш
Сверла общего назначения для сверления глубоких отверстий.

pages-from-e1-somta-catalogue-116-117-p35

Сверла с цилиндрическим хвостовиком длинной серии – HSS – Блю финиш

116
117

DIN 340

1-16
1/16-5/8


Сверла с цилиндрическим хвостовиком экстра длинной серии – HSS – Блю финиш

121-126
132-136

BASED ON ISO 3292

1.5-13
1/8-1/2


Сверла UDL средней серии – Вершина UX – HSS-Co5 – Шлифованный профиль
Идеально подходит для использования на станках с ЧПУ, где требуется высокая производительность и точность отверстий.

pages-from-e1-somta-catalogue-154-p37

Сверла UDL средней серии – Вершина UX – HSS-Co5 – Шлифованный профиль

154

DIN 338

2-10


Сверла UDL средней серии – Вершина Split Point – HSS-Co5 – Шлифованный профиль
Идеально подходит для использования на станках с ЧПУ, где требуется высокая производительность и точность отверстий.

pages-from-e1-somta-catalogue-164-p38-39

Сверла UDL средней серии – Вершина Split Point – HSS-Co5 – Шлифованный профиль

164

DIN 338

1-13
3/64-1/2
No.60-No.1
LTR.A-LTR.U


Сверла UDL короткой серии – HSS-Co5 – Шлифованный профиль
Идеально подходит для использования на станках с ЧПУ, где требуется высокая производительность и точность отверстий.

pages-from-e1-somta-catalogue-163-p40-41

Сверла UDL короткой серии – HSS-Co5 – Шлифованный профиль

163

DIN 1897

1-13
3/64-1/2
No.60-No.1
LTR.A-LTR.Z


Сверла UDL длинной серии – Вершина UX – HSS-Co5 – Шлифованный профиль
Идеально подходит для использования на станках с ЧПУ, где требуется высокая производительность и точность при сверлении глубоких отверстий.

pages-from-e1-somta-catalogue-109-p42

Сверла UDL длинной серии – Вершина UX – HSS-Co5 – Шлифованный профиль

109

DIN 340

3-10


Сверла UDL длинной серии – Вершина Split Point – HSS-Co5 – Шлифованный профиль
Идеально подходит для использования на станках с ЧПУ, где требуется высокая производительность и точность при сверлении глубоких отверстий.

pages-from-e1-somta-catalogue-110-p43

Сверла UDL длинной серии – Вершина Split Point – HSS-Co5 – Шлифованный профиль

110

DIN 340

1-10


Сверла UDL экстра длинной серии – HSS-Co5 – Шлифованный профиль
Идеально подходит для использования на станках с ЧПУ, где требуется высокая производительность и точность при сверлении особо глубоких отверстий.

pages-from-e1-somta-catalogue-118-119-120-p44

Сверла UDL экстра длинной серии –  HSS-Co5 – Шлифованный профиль

118
119
120

DIN 1869

2-16
3-16
4-13


Центровочные сверла NC – HSS-Co5 – С покрытием TiAIN и без покрытия
Для точного позиционирования отверстий. Идеально для применения на станках с ЧПУ. Альтернатива центровочному сверлу.

pages-from-e1-somta-catalogue-184-185-p45

Центровочные сверла NC – HSS-Co5 – С покрытием TiAIN и без покрытия

184
185

DIN 1897

3-20


Центровочные сверла – Американский стандарт – HSS – Шлифованный профиль
Для сверления центровочных отверстий в заготовках с последующей обработкой детали с закреплением в центрах.

pages-from-e1-somta-catalogue-1na-p46

Центровочные сверла – Американский стандарт – HSS – Шлифованный профиль

1NA

ANSI

No.1-No.7


Центровочные сверла – Форма А – HSS – Шлифованный профиль
Для сверления центровочных отверстий в заготовках с последующей обработкой детали с закреплением в центрах.

pages-from-e1-somta-catalogue-114-115-p47

Центровочные сверла – Форма А – HSS – Шлифованный профиль

114
115

DIN 333
BS 328

0.8-10
BS1-BS7


Центровочные сверла – Форма B – HSS – Шлифованный профиль
Для обработки центровочных отверстий тип А, но с обеспечением защищенного центра.

pages-from-e1-somta-catalogue-138-139-p48

Центровочные сверла – Форма B – HSS – Шлифованный профиль

138

DIN 333

1-10


Центровочные сверла – Форма R – HSS – Шлифованный профиль
Аналогично типу А, но обеспечивает переменный угол центровки благодаря радиусной форме.

pages-from-e1-somta-catalogue-138-139-p48

Центровочные сверла – Форма R – HSS – Шлифованный профиль

139

DIN 333

1.25-8


Hi-Cut Сверло по бетону – со вставкой из твёрдого сплава

186
187
188

-

3-25
6-25
13-25


Сверла по дереву – HSS – Шлифованный профиль

291
292
295

WORKS STD.

15-22
17.5
17.5-19
